ARTICOLO BIM:
" Civil 3D per i processi BIM infrastrutturali e legame con Revit "
Nel panorama della progettazione moderna, l’integrazione tra strumenti di modellazione infrastrutturale e architettonica/strutturale è ormai diventata fondamentale. Due dei software più utilizzati in questo ambito sono sicuramente Autodesk Civil 3D e Revit interoperabili per il workflow di progettazione BIM sempre più anche nel mondo infrastrutturale, entrambi sviluppati per supportare il processo BIM (Building Information Modeling), ma pur se con focus differenti sempre più vicini nelle ultime versioni. Comprendere come far dialogare efficacemente questi strumenti è essenziale per migliorare coordinamento BIM, con precisione e produttività anche nei progetti complessi.
Ruoli distinti ma complementari:

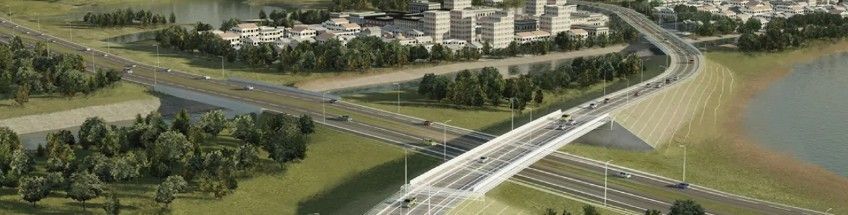

Civil 3D è il software principalmente utilizzato per la progettazione di infrastrutture civili (opere lineari) come strade, ferrovie, reti idriche e modellazione del terreno. Lavora in ambiente parametrico Cad 3D quindi non è da definirsi propriamente un Software di BIM Authoring come Revit pertanto sono complementari. Civil 3D consente di gestire dati topografici, superfici, corridors e tracciati in modo dinamico. Dalla modellazione cad di questi elementi è possibile dedurre tutte le informazioni dimensionali utili alla progettazione vera e propria, quali profili, sezioni, volumi, quantità, ecc. e da questi analizzarne il rispetto della normativa attraverso procedure di controllo e verifica.
Revit, invece, è orientato alla progettazione parametrica in ambiente BIM per le discipline: architettonica, strutturale e impiantistica degli edifici (opere puntuali), ma si è ampliato moltissimo alla parte infrastrutturale specie per Ponti e Viadotti. Lavora su un modello informativo tridimensionale che integra geometria e molti metadati tecnici. La modellazione in Revit consente di arricchire il modelle con informazioni di ogni genere, oltre quelle automatiche dimensionali, aspetti prestazionali ed informativi ad hoc, che vanno a comporre una complessa struttura ( Pset ) di informazioni, che rende semplice la gestione dell’intera vita dell’opera, dalla sua ideazione e progettazione, alla sua manutenzione e perfino al suo smantellamento.
L’integrazione tra questi due strumenti permette quindi di collegare il contesto territoriale con il progetto edilizio/strutturale, garantendo coerenza e riducendo gli errori.

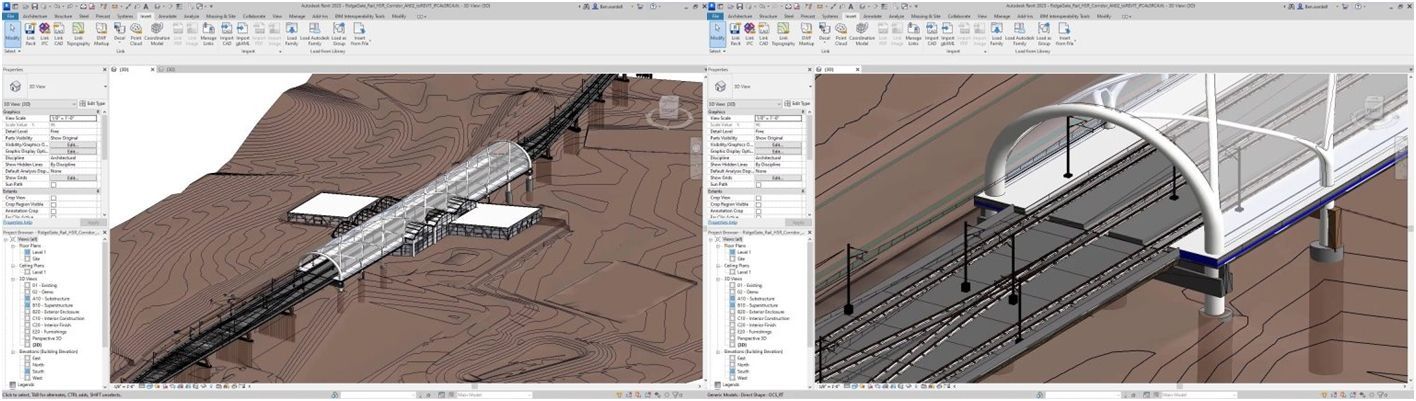

1. Il dialogo tra Revit e Civil 3D: integrazione tra edificio e infrastruttura

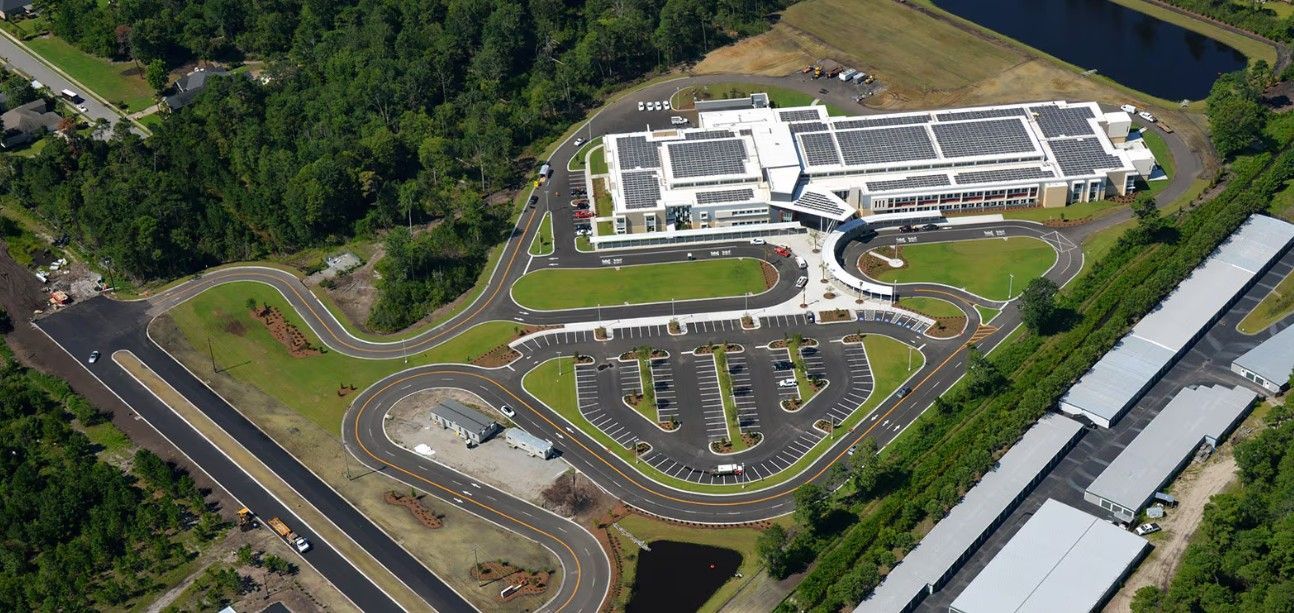

La necessità di far dialogare questi due ambienti nasce dal fatto che nessun edificio esiste in isolamento: ogni progetto è inserito in un contesto reale, fatto di quote, morfologia del suolo e infrastrutture esistenti.
Il collegamento tra i due software non è nativo nel senso più puro del termine, ma si basa su una serie di formati e procedure che consentono uno scambio efficace di informazioni. Tra questi, il formato LandXML riveste un ruolo centrale, poiché permette di trasferire superfici topografiche, allineamenti e profili da Civil 3D a Revit in modo relativamente “intelligente”. Questo consente al progettista architettonico/strutturale/mep di lavorare su un modello che riflette fedelmente il terreno reale, evitando approssimazioni o semplificazioni eccessive.
Un altro elemento fondamentale è rappresentato dalle coordinate condivise (Shared Coordinates). Civil 3D opera normalmente in sistemi di riferimento geografici reali, mentre Revit utilizza un sistema locale. Senza un corretto allineamento tra questi due sistemi, i modelli risulterebbero disallineati, rendendo impossibile qualsiasi forma di coordinamento. L’impostazione delle coordinate condivise diventa quindi il primo passo strategico per garantire coerenza spaziale tra edificio e infrastruttura.
Dal punto di vista operativo, il flusso di lavoro si sviluppa in maniera iterativa. Civil 3D definisce il contesto: genera il modello del terreno, progetta le infrastrutture e stabilisce le quote principali in ambiente cad 3d con il suo modellatore. Questi dati vengono poi esportati (tipicamente tramite LandXML o DWG 3D) e importati in Revit, dove il progettista sviluppa il modello dell’edificio o delle parti strutturali/infrastrutturali prendendo questi input cad e trasformandoli in Famiglie BIM ( di sistema o caricabili ) categorizzate in funzione alle tipologie di opere e discipline associabili. A questo punto, il processo non si conclude, ma entra in una fase di coordinamento continuo: eventuali modifiche al terreno o alle infrastrutture richiedono aggiornamenti nel modello architettonico/strutturale/mep, e viceversa. Pertanto il dialogo diretto di interoperabilità permette a Civil 3D di essere uno strumento per progettare le migliori soluzioni progettuali infrastrutturali e lineari, ma spesso ( e come sempre più richiesto) tale input di dati geometrici, elementi cad 3d prodotti, diventano un input specifico per creare l'opera infrastrutturale in Revit o in altri casi coniugarsi con la stessa. Se le opere infrastrutturali sono puntuali o lineari ( ma non vastissime ) il vantaggio di "ri-modellare" in Revit gli oggetti, permette di avere la possibilità di implementare dati ad hoc, e strutturare una esportazione geometrica ed informativa nei formati IFC 4.3 consona agli standard internazionali.
Negli ultimi anni, Autodesk ha introdotto strumenti di connessione più avanzati che migliorano questa interoperabilità, riducendo la perdita di informazioni e rendendo gli aggiornamenti più fluidi. Tuttavia, è importante sottolineare che il dialogo tra i due software non è ancora completamente bidirezionale o automatico: richiede competenze, metodo e una chiara organizzazione del flusso di lavoro in funzione agli obiettivi nelle diverse fasi.
L’integrazione tra Revit e Civil 3D non è solo una questione tecnica, ma un cambio di paradigma progettuale. Significa passare da una progettazione per discipline isolate a un approccio realmente coordinato, in cui edificio e contesto si influenzano reciprocamente fin dalle prime fasi del progetto. L'arrivo in Revit permette di definire un unico ecosistema progettuale che si aggiorna in funzione delle variabili e degli input proveniente da Civil 3D. Per le opre lineari molto vaste ci sono ancora varie complessità di interazione e spesso ci si limita a produrre tutto in Civil 3D ed avere poi il modello IFC.
2. Il Country Kit italiano di Civil 3D

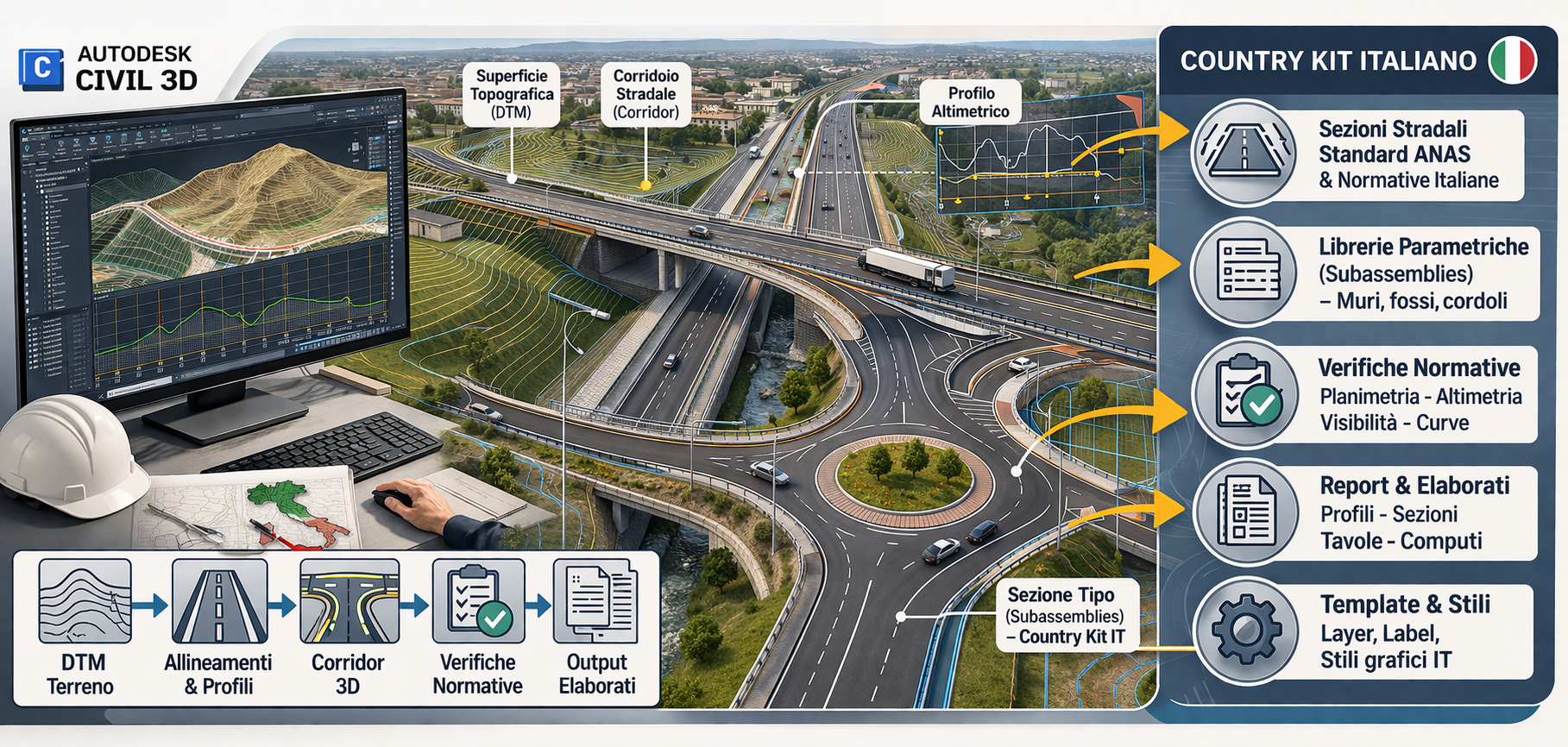

Nel contesto della progettazione infrastrutturale digitale, l’utilizzo di strumenti BIM richiede non solo competenze tecniche, ma anche un adeguamento rigoroso alle normative locali. È proprio in questa prospettiva che si inserisce il Country Kit italiano di Autodesk Civil 3D, un’estensione fondamentale che consente al software di adattarsi alle esigenze progettuali e regolamentari del contesto italiano.
Civil 3D, nella sua versione base, è infatti un software estremamente potente ma concepito per un utilizzo globale. Questo significa che, pur offrendo strumenti avanzati per la modellazione del terreno, la progettazione stradale e la gestione delle infrastrutture, non incorpora automaticamente le specificità normative di un singolo paese. Il Country Kit interviene proprio su questo limite, trasformando un ambiente “neutro” in uno strumento perfettamente coerente con gli standard italiani.
Dal punto di vista operativo, il Country Kit si presenta come un insieme strutturato di contenuti e configurazioni predefinite. Tra gli elementi più rilevanti vi sono i template di progetto, che rappresentano una base già organizzata per diverse tipologie di intervento, come strade, ferrovie e reti tecnologiche. Questi template includono stili grafici, sistemi di layer e impostazioni di rappresentazione che rispecchiano le consuetudini tecniche italiane, consentendo al progettista di lavorare fin da subito in un ambiente coerente e standardizzato, senza dover costruire ogni elemento da zero.
Un altro aspetto centrale è costituito dalle librerie parametriche, in particolare i cosiddetti subassemblies, che permettono di definire sezioni tipo di infrastrutture. Nel Country Kit italiano, queste librerie sono già predisposte secondo le pratiche progettuali più diffuse, rendendo più efficiente la modellazione dei corridoi stradali o ferroviari. Questo approccio non solo accelera il processo di progettazione, ma riduce anche il rischio di errori, garantendo una maggiore coerenza tra le diverse parti del modello.
Il vero valore aggiunto del Country Kit emerge però nelle funzionalità di verifica normativa. Esso integra strumenti che consentono di controllare parametri fondamentali del progetto, come l’andamento planimetrico e altimetrico, la visibilità o la geometria delle curve, in conformità con la normativa italiana vigente. In assenza di tali strumenti, queste verifiche dovrebbero essere eseguite manualmente o con procedure alternative, aumentando tempi e margini di errore.
A ciò si aggiunge la possibilità di generare elaborati e report già conformi agli standard richiesti dalle stazioni appaltanti italiane. Questo aspetto è particolarmente rilevante nell’ambito delle opere pubbliche, dove la qualità e la coerenza della documentazione rappresentano un requisito imprescindibile. Il Country Kit, in questo senso, non si limita a supportare la modellazione, ma accompagna l’intero processo fino alla produzione degli output finali.
Negli sviluppi più recenti, il pacchetto è stato ulteriormente arricchito con strumenti di automazione e integrazione, che migliorano l’interoperabilità e rendono il flusso di lavoro ancora più efficiente. Tuttavia, al di là delle singole funzionalità, ciò che emerge con chiarezza è il ruolo strategico del Country Kit all’interno del processo BIM: esso rappresenta il collegamento tra la potenza del software e la realtà normativa e operativa del territorio.
Il Country Kit italiano non è semplicemente un’estensione aggiuntiva, ma un elemento essenziale per utilizzare Civil 3D in modo professionale in Italia. Esso consente di lavorare in maniera più rapida, coerente e conforme alle normative, contribuendo a trasformare un potente strumento generico in una piattaforma realmente integrata nel contesto progettuale nazionale.
3. L’esportazione IFC 4.3 in Civil 3D e Revit: vantaggi e differenze
La possibilità di scambiare modelli tra software diversi senza perdita significativa di informazioni rappresenta infatti uno dei pilastri dell’openBIM. In questo scenario si inserisce il formato IFC, e in particolare la versione più recente orientata alle infrastrutture: IFC 4.3.
L’IFC (Industry Foundation Classes) è un formato aperto sviluppato da buildingSMART, progettato per consentire lo scambio di modelli informativi tra piattaforme differenti. Con l’introduzione della versione 4.3, questo standard ha compiuto un passo decisivo verso il mondo delle infrastrutture, ampliando le sue capacità oltre l’edilizia tradizionale.
All’interno di questo ecosistema, sia Autodesk Civil 3D che Autodesk Revit supportano l’esportazione IFC 4.3, ma con approcci, finalità e livelli di maturità differenti.
Per Civil 3D, l’IFC 4.3 rappresenta una vera evoluzione. Storicamente, il software non era pensato per esportazioni IFC avanzate, ma con questa versione si apre finalmente al mondo openBIM infrastrutturale. Civil 3D utilizza IFC 4.3 per esportare:
- allineamenti stradali
- corridoi (corridor)
- superfici del terreno
- reti infrastrutturali
Questi elementi vengono tradotti in entità IFC specifiche per le infrastrutture, come:
- IfcAlignment
- IfcRoad
- IfcCivilElement
Il vantaggio è che il modello non viene più esportato come semplice geometria, ma come modello informativo strutturato, leggibile anche da altri software BIM non Autodesk ( Esportazione 4.3 da Civil 3D è pero' ancora da ottimizzare e maturare una affidabilità più evoluta, attraverso il plug-inn dedicato ) . Questo è particolarmente importante nei contesti di appalti pubblici e progetti multidisciplinari, dove l’uso di formati aperti è ormai obbligatorio. Tuttavia, però il processo non è ancora completamente maturo. Alcune informazioni parametriche possono andare perse o essere semplificate, e la qualità dell’esportazione dipende molto dalla struttura del modello di partenze da geometrie non perfettamente riprodotte specie quado trattasi di elementi di ampie estensioni.
Per Revit, il discorso è diverso. Il software ha una lunga storia ed affidabilità di supporto al formato IFC, soprattutto per quanto riguarda l’edilizia in generale. L’esportazione IFC 4.3 è infatti più consolidata e controllabile rispetto a Civil 3D in quanto il Software è nato con questa opzione che si è ottimizzata negli anni alle ultime versioni e agli standard internazionali.
Con IFC 4.3, Revit può dialogare meglio anche con modelli infrastrutturali, focalizzando piu specificamente le categorizzazioni di Pset in modo piu puntuale e ’utente ha un elevato livello di controllo grazie a:
- mapping delle categorie
- property set personalizzati
- configurazioni di export avanzate
Questo rende l’esportazione IFC 4.3 da Revit generalmente più stabile e prestazionale rispetto a Civil 3D.
Il workflow tra Civil 3D e Revit rappresenta un passaggio fondamentale per una progettazione integrata e coordinata. Sebbene richieda attenzione nella gestione dei dati e dei formati, permette di unire efficacemente il mondo delle infrastrutture con quello dell’edilizia, migliorando la qualità complessiva del progetto.
Con l’evoluzione degli strumenti BIM e delle piattaforme collaborative, l’integrazione tra questi software diventerà sempre più fluida, aprendo nuove possibilità per progettisti e ingegneri.
AUTORI:
CEO & BIM Manager - Ing. Domenico Spanò - BIMTrainer srls
BIM Coordinator - Ing. Tommaso Ferrò - Docente Corso Civil 3D di BIMTrainer srls
